CAPÍTULO 2
NOCIONES BÁSICAS DE ÓPTICA.

2.1.-La Luz: Naturaleza y características

2.2.-Globo ocular

2.3.-Lentes, tipos y propiedades. Conceptos Básicos

---

2.4.-Imagen real e imagen virtual

La imagen real se forma por rayos convergentes que pueden ser recogidos sobre una pantalla o una placa fotográfica.

El término virtual, según el diccionario de la Real Academia Española significa: adj. Fís. Que tiene existencia aparente y no real (50). La imagen virtual se forma por rayos divergentes. Son imágenes meramente subjetivas que no podrán ser recogidas o proyectadas sobre una pantalla o película fotográfica. Son percibidas gracias a la posibilidad que tiene el globo ocular de “seguir” por detrás del objeto observado, la proyección de esos rayos divergentes y los hace confluir para constituir la imagen virtual (ver fig. 2-15) Estas imágenes juegan un rol crucial en los instrumentos ópticos (11). Es el caso de la imagen formada por un espejo plano (fig. 2-16) o los espejismos sobre una superficie caliente como el desierto o una carretera asfaltada (46, 52). La lupa simple consiste en una lente convergente que se coloca entre el objeto y el ojo. Variando su posición y situando el objeto sobre el foco se puede conseguir que se forme una imagen virtual (fig.2-17).

La “virtualidad” de la imagen virtual consiste en que no está allí donde se percibe, se forma tan sólo sobre la retina y no por fuera del ojo en el sitio donde se ve. La percepción visual de ambos, del objeto real y de la imagen virtual, es idéntica. La imagen retiniana no entra en el proceso de clasificación de realidad o virtualidad de la imagen. El ojo está diseñado para recoger haces divergentes de luz y hacerlos converger sobre la retina (10).

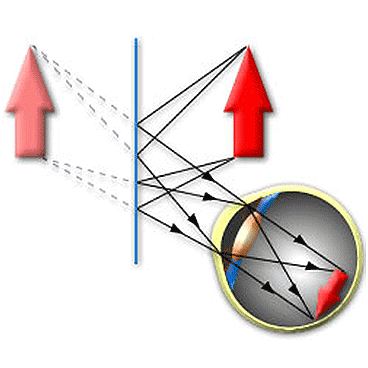

Figura 2-16.-Formación de la imagen virtual al observar un objeto en un espejo plano. La imagen virtual del objeto se representa “por detrás” del espejo, pero realmente no está allí. Cuando se percibe la imagen virtual los rayos luminosos proceden del espejo. Es el ojo el que permite que el cerebro la imagine, a partir de la figura que se forma en la retina. Tomado de Diálogo sobre el concepto de imagen. Universidad Nacional de Colombia, Medellín (51).





Figura 2-17.-Formación de la imagen virtual al observar un objeto con una lupa. La imagen virtual se presenta aumentada, derecha y por detrás con respecto al objeto. Tomado de Lentes, espejos y prismas. Instituto Tecnológico (53).

---

2.5.-Formación de las imágenes en el ojo
