Microscopía

CAPÍTULO 2
NOCIONES BÁSICAS DE ÓPTICA.

2.1.-La Luz: Naturaleza y características

2.3.-Lentes, tipos y propiedades. Conceptos Básicos

2.5.-Formación de las imágenes en el ojo:

Para ver un objeto claramente es necesario que la luz proveniente de él sea centrada en la retina, en la parte posterior del ojo. Este enfoque es logrado por dos de sus componentes, la córnea y el cristalino. La córnea es la superficie transparente anterior del ojo y es la que hace la mayor parte del enfoque de la luz que entra. El cristalino, la lente que yace detrás de la córnea, logra el enfoque fino de objetos localizados a diversas distancias (fig. 2-18). El cristalino es una estructura transparente unida a los músculos ciliares que la rodean (1).

Para que el cristalino mantenga en foco a los objetos situados en diversas distancias, debe sufrir cambios y es necesario que la lente pueda cambiar su espesor, es decir, se “acomode”; de allí que se emplee el término acomodación. Se han postulado por lo menos cuatro teorías en cuanto a este fenómeno (55), pero todas coinciden en que el nivel de acomodación del cristalino es controlado por la constricción y la dilatación del cuerpo ciliar que rodea la lente, gracias a la acción de los músculos ciliares controlados por el sistema nervioso simpático y parasimpático. La acción de los músculos ciliares cambia el grosor y la curvatura del cristalino y por lo tanto su poder óptico (fig. 2-19).

El nivel de acomodación se expresa en dioptrías (D). Unidad que muestra con valores positivos o negativos el poder de refracción de una lente, y que equivale al valor recíproco o inverso de su longitud focal, expresada en metros, en los cuales se enfoca la lente. Por ejemplo, si el ojo se enfoca en el infinito, el nivel de acomodación será 0 D. Si el ojo se enfoca en 2 m, el nivel de acomodación será 0.5 D. Los objetos pueden, sin embargo, aparecer nítidos aunque el nivel de acomodación no sea el correcto para ese objeto. Esto es porque el ojo tiene cierta profundidad de foco, que es un grado de acomodación dentro del cual los objetos aparecerán aceptablemente enfocados (55).

La córnea se comporta como una lente tipo menisco y el cristalino como una lente biconvexa.

Figura 2-18.-Formación de las imágenes en el ojo. Tomado de El ojo y la visión (54).

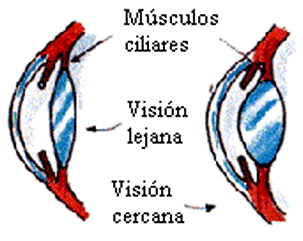

Figura 2-19.-Acomodación del cristalino. Para la visión lejana o cercana, su espesor se modifica por acción de los músculos ciliares. Tomado de El ojo y la visión (54).

AUTOEVALUACIÓN PARA EL CAPÍTULO 2: NOCIONES BÁSICAS DE ÓPTICA

1. ¿Qué es la óptica y cuáles son sus aplicaciones?

2. ¿Qué es la luz y cómo está constituida?

3. Enumere las diversas teorías que se han planteado en el transcurso de los años para explicar la naturaleza de la luz.

4. Explique el concepto actual sobre la naturaleza de la luz.

5. ¿Qué es la longitud de onda? ¿En cuáles unidades se expresa?

6. ¿Qué son las lentes? ¿Cuáles son sus características y sus propiedades?

7. ¿Cuáles son los efectos de las lentes sobre un rayo de luz visible?

8. ¿Qué es la refracción? Cite ejemplos de situaciones de la vida cotidiana en las que se pueda apreciar este fenómeno.

9. ¿Qué es la reflexión? Cite ejemplos de situaciones de la vida cotidiana en las que se pueda apreciar este fenómeno.

10. ¿En qué consiste el índice de refracción? ¿Cuál es su aplicación? Cite ejemplo del índice de refracción de algunos medios y sustancias transparentes.

LECTURA SUGERIDA PARA EL CAPÍTULO 2:

1. Smith, B. J., Raymer, M. G. (2007). Photon wave functions, wave-packet quantization of light, and coherence theory. New Journal of Physics, 9, 414, 1-37.

2. Óptica. Laboratorio de demostraciones de física. Departamento de Física. Universidad de Los Andes. La Web Del Profesor. Recuperado en Noviembre 28, 2007, de la World Wide Web:http://webdelprofesor.ula.ve/ciencias/labdemfi/optica/html/contenido.html

3. La Luz y sus propiedades. Educaplus. Web: http://www.educaplus.org/luz/index.html

4. Aplicaciones de la Lógica Difusa a la Colorimetría. Universidad de Extremadura. España- Web:
http://campusvirtual.unex.es/cala/epistemowikia/index.php?title=Aplicaciones_de_la_L%C3%B3gica_Difusa_a_la_Colorimetr%C3%Ada

5. Optical Microscopy Primer. Molecular expressions. Recuperado en Noviembre 28, 2007, de la World Wide Web:
http://www.microscopy.fsu.edu/primer/lightandcolor/refractionintro.html
