CAPÍTULO 4
EL MICROSCOPIO COMPUESTO.

4.1.-Breve reseña histórica

4.2.-Partes del microscopio compuesto moderno

4.3.-Sistema mecánico del microscopio

4.4.-Sistema óptico del microscopio

4.5.-Sistema de iluminación

4.6.-Formación de la imagen en el microscopio compuesto

4.7.-Accesorios del microscopio

---



4.8.-Tipos de microscopios

Existen diversas clases de microscopios, según la conformación, la naturaleza de los sistemas de luz y otros elementos utilizados para obtener las imágenes.

El microscopio óptico puede ser monocular, binocular, trinocular (para microfotografía). En los microscopios binoculares la observación se hace con los dos ojos y esto permite una observación más cómoda y se percibe una mayor nitidez de los detalles en la imagen. Se fabrican en diferentes tamaños incluyendo microscopios pequeños portátiles o de viaje. Dentro de los tipos de microscopios se describen:

• Microscopio vertical: Es el microscopio convencional, perfeccionado a partir de los modelos antiguos, que posee la fuente de luz ubicada en la base, por debajo de la platina. Es el microscopio de uso más común.

• Microscopio invertido: La estructura del microscopio es invertida en comparación al microscopio convencional. La fuente de luz está ubicada por encima de la platina y el principio de funcionamiento y formación de la imagen es el mismo que el del microscopio tradicional. Utilizado principalmente para cultivos celulares (células vivas) sin una preparación previa y para monitorear actividades (crecimiento, comportamiento) (fig. 4-18).

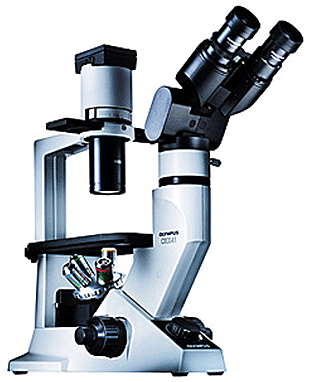

Figura 4-18.-Microscopio invertido con el revólver y objetivos por debajo de la platina. La fuente de luz se ubica en la parte superior. Tomado de Instrumental Pasteur. Microscopio Olympus. (78).





• Microscopio estereoscópico: Este tipo de microscopio proporciona una imagen estereoscópica, en tres dimensiones (3D) del espécimen. Se fundamenta en la visión binocular convencional, en la que los dos ojos observan el espécimen con ángulos levemente distintos. El microscopio estereoscópico debe ser binocular. Se utiliza para observar especímenes de gran tamaño, sin corte o preparación previa puesto que emplea luz incidente y no funciona por trans-iluminación. Es ideal para realizar microdiseccion (fig. 4-19).

Figura 4-19.-Microscopio estereoscópico. Tomado de Kosmos Scientific de México (79).





• Microscopio quirúrgico: Es un microscopio que se emplea en microcirugía. Proporciona un campo muy bien iluminado y un aumento de las estructuras anatómicas, facilitándole al cirujano una mayor visibilidad de los tejidos sanos y patológicos que serán manipulados más cuidadosamente y con menores posibilidades de lesión. Algunos modelos más sofisticados tienen piezas automatizadas robóticas. Se utiliza principalmente en intervenciones quirúrgicas en las que se amerite una minuciosa disección, como por ejemplo del cráneo y cerebro o del globo ocular (fig. 4-20) (80, 81).

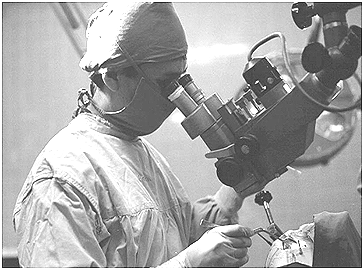

Figura 4-20.-Cirujano empleando microscopio quirúrgico. Tomado de Cerrón, V (80).



• Microscopios fotónicos especiales: Ciertos especímenes, principalmente las células vivas o muestras no coloreadas, al ser observados en el microscopio común de campo claro, muestran un muy pobre contraste de sus estructuras y no aportan datos relevantes, a pesar del poder de resolución de los objetivos empleados. Para ello se han creado microscopios con ciertas particularidades que permiten la observación de ese tipo de especímenes con un incremento muy satisfactorio del contraste. Entre ellos se citan:

Microscopio de campo oscuro.

Microscopio de luz ultravioleta.

Microscopio de fluorescencia.

Microscopio de polarización.

Microscopio de contraste de fases.

Microscopios interferenciales.

Estos microscopios se estudian en el Capítulo 6





---



AUTOEVALUACIÓN PARA EL CAPÍTULO 4: EL MICROSCOPIO COMPUESTO

1. Cite al menos dos de los microscopistas más resaltantes de la antigüedad y sus aportes a la microscopía.

2. ¿Qué es un microscopio simple y cómo está constituido?

3. ¿Qué es in microscopio compuesto y cómo está constituido?

4. ¿Cuáles son las partes del sistema mecánico del microscopio compuesto?

5. ¿Cómo se logra en enfoque en un microscopio compuesto?

6. ¿Cómo está constituido el sistema óptico del microscopio compuesto?

7. ¿Cuáles son las propiedades de la lente objetivo del microscopio compuesto y su rol en la formación de imágenes?

8. ¿En base a cuáles criterios se clasifican los diferentes tipos de lentes objetivos?

9. ¿Cómo se identifican las propiedades y características de las lentes objetivos?

10. ¿Cuáles son las propiedades de la lente ocular del microscopio compuesto y su rol en la formación de imágenes?

11. ¿Cuáles son los componentes del sistema de iluminación del microscopio compuesto?

12. Enumere las diversas fuentes de luz que se pueden emplear en un microscopio fotónico para obtener imágenes microscópicas.

13. ¿Cuáles son las propiedades del condensador en el microscopio compuesto?

14. Realice un dibujo esquemático que explique el principio de la formación de las imágenes en el microscopio compuesto.

15. ¿Cuál es el poder de resolución del microscopio compuesto?

16. ¿Cuáles accesorios se consideran de utilidad para ampliar las posibilidades de un microscopio compuesto?

17. ¿Qué es un microscopio estereoscópico y cuáles son sus aplicaciones?

18. Enumere varios tipos de microscopios especiales más resaltantes y sus aplicaciones.



---



LECTURA SUGERIDA PARA EL CAPÍTULO 4:

1. Davison, M., Abramowitz, M. Optical Microscopy. Olympus Microscopy Resource Center.

2. Introduction to Microscope Ergonomics. Olympus Microscopy Resource Center. Recuperado en Diciembre 2, 2007, de la World Wide Web:
http://www.olympusmicro.com/primer/anatomy/ergonomics/ergointro.html

3. Microscope objetives. Olympus Microscopy Resource Center. Recuperado en Diciembre 10, 2007, de la World Wide Web:
http://www.olympusmicro.com/primer/anatomy/tubelength.html

4. Light Sources for Optical Microscopy. Recuperado en Diciembre 12, 2007, de la World Wide Web: http://www.microscopy.fsu.edu/primer/anatomy/sources.html
